Ref: A2448

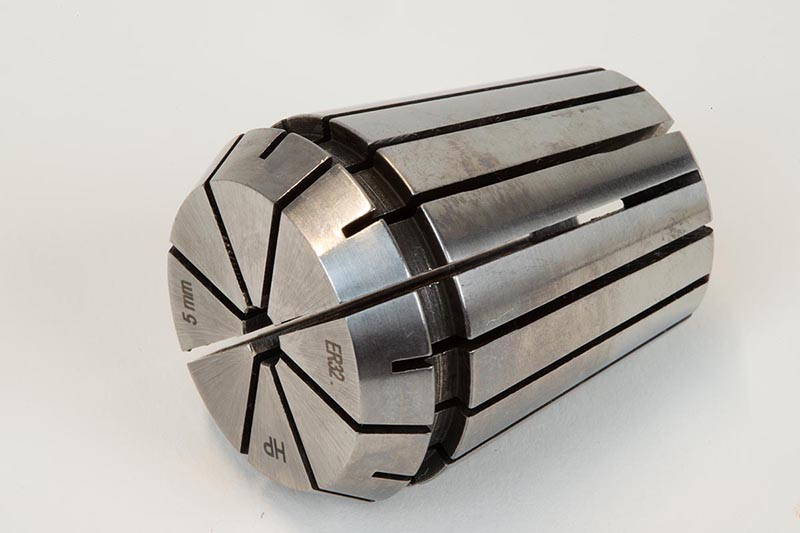

Pinza ER32 de 5 mm (sujeción 5 – 4 mm), diámetro rectoREF · A2448
Pinza ER32 de diámetro recto para vástagos de 4 a 5 mm (0.197 – 0.157 pulg). Compatible con cualquier portapinza y tuerca ER32. Descentrado total (TIR) de 0.008 mm, clase de pinza 1 según DIN ISO 15488.
₡ 7,500 IVA incluido · envío Costa Rica
Especificaciones técnicas
Datos del fabricante. Tolerancia ±5% en medidas/pesos.
| Sistema de medición | Métrico - ISO |
|---|---|
| Serie de pinzas | ER-32 |
| Clase de pinza | Class 1 |
| Tipo | Diámetro recto |
| [ØD] Diámetro del taladro | 5.0 mm |
| Intervalo de amarre | 5.0 – 4.0 mm |
| Intervalo de amarre (pulg) | 0.197 – 0.157 |
| Medidas en pulgadas compatibles | 3/16" |
| Descentrado total indicado (TIR) | 0.008 mm |
| Peso aproximado | ≈ 0.1 kg (≈ 0.22 lb) |
| País de origen | China |
| Diámetro exterior máximo | 33 mm |
| Largo total | 40 mm |
| Ángulo del cono | 8° (16° incluido) |
| Rango de sujeción de la serie | 0.5 – 20 mm |
| Rosca de la tuerca compatible | M40 x 1.5 |
Medidas exteriores estándar ER32
Todas las pinzas ER32 tienen la misma geometría exterior según DIN 6499 / ISO 15488; solo cambia el diámetro interior.
Cotas de la pinza ER32
Notas de uso
- Use la pinza cuyo intervalo contenga el diámetro del vástago; la mejor concentricidad se logra cerca del diámetro nominal.
- Encaje la pinza en la tuerca (hasta oír el clic) antes de enroscarla en el portapinza.
- No apriete la tuerca sin herramienta dentro: deforma la pinza.
- Introduzca el vástago al menos 2/3 del largo de la pinza.
- Limpie el aceite protector y mantenga limpios el cono y el interior antes de cada montaje.
