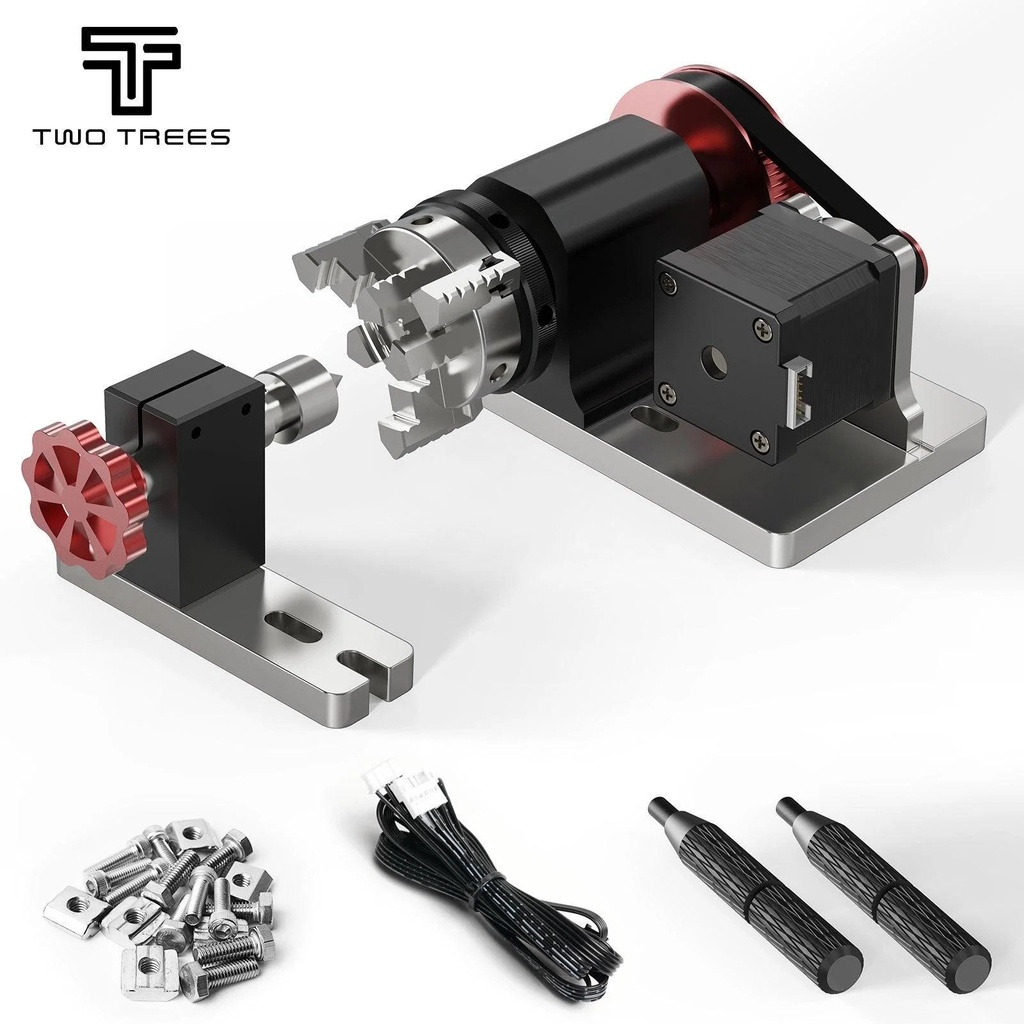

Kit de módulo rotativo de 4to eje para router CNC TwoTrees TTC450 / PRO / Ultra / TTC6050 (Ø 4-60 mm, reducción 4:1)
Devolución: 7 días hábiles · Garantía: 3 meses (máquinas según modelo)
Envío: 2-3 días laborables
Ref: A2376 ✔ HAY STOCK
Añade un eje giratorio a tu CNC para trabajar piezas redondas: vasos, bolígrafos, patas de mesa, tubos y cilindros. Plato de tres mordazas con reducción 4:1 y contrapunto ajustable, para que la pieza gire centrada y sin holgura.
Datos del fabricante. Tolerancia ±5% en medidas y pesos.
| Tipo | módulo rotativo de 4to eje para router CNC |
|---|---|
| Diámetro de sujeción | 4 mm (piezas pequeñas) a 60 mm |
| Largo de pieza | el que permita el recorrido de tu máquina, descontando plato y contrapunto |

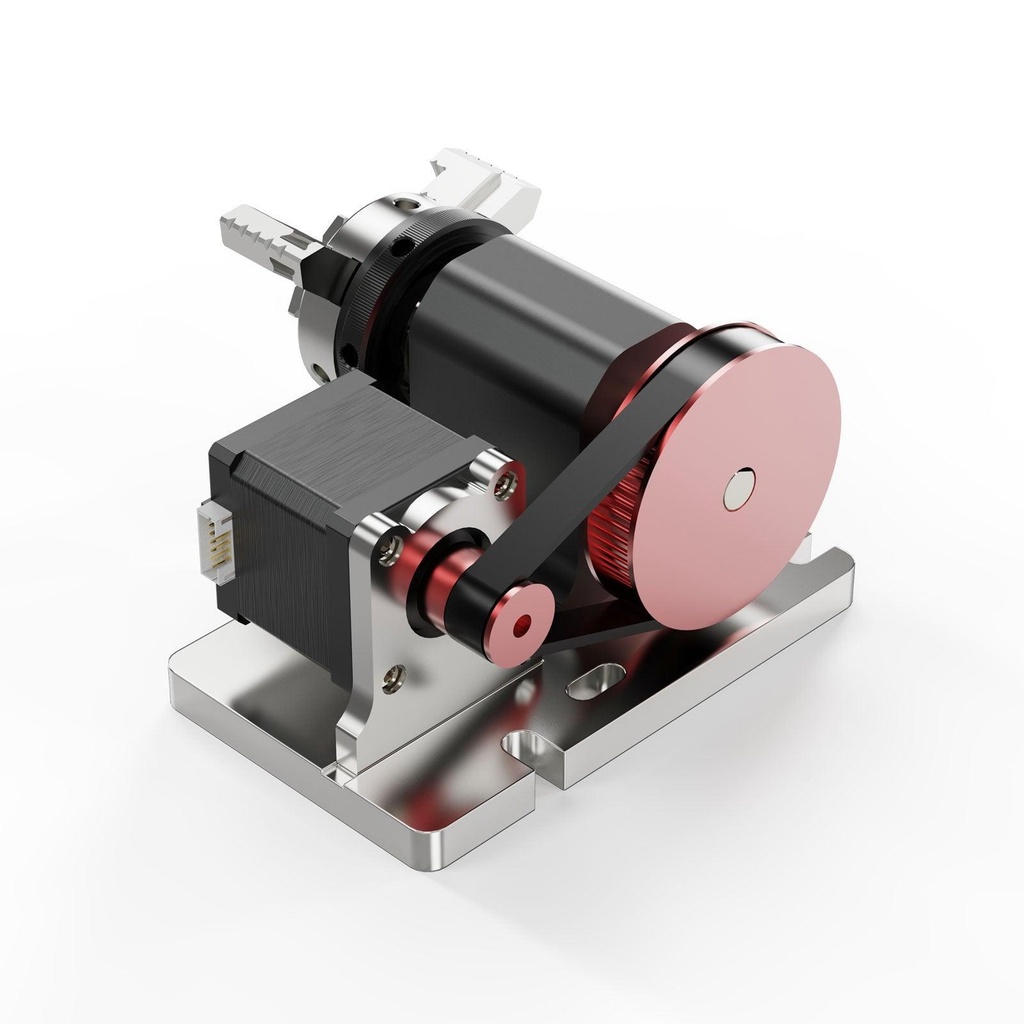

| Reducción | 4:1 en el plato, por correa dentada |
| Altura de centros | 50 mm |
| Altura total | 76,5 mm |
| Plato | tres mordazas, autocentrante |
| Acabado | recubrimiento anticorrosión |
| Compatibilidad | TTC450, TTC450 PRO, TTC450 Ultra, TTC6050 |
| Referencia de fábrica | 620202022 |
| Referencia | A2376 |
Trabajos que solo salen con un eje giratorio.
Cómo conectarlo y hacer tu primer trabajo en redondo.
Fijá la base del rotativo y el contrapunto a las ranuras de la mesa con la tornullería incluida, alineados entre sí y paralelos al eje X.
Desconectá el motor del eje Y y enchufá el del rotativo en su lugar. La máquina pasa a girar la pieza en vez de mover la mesa.

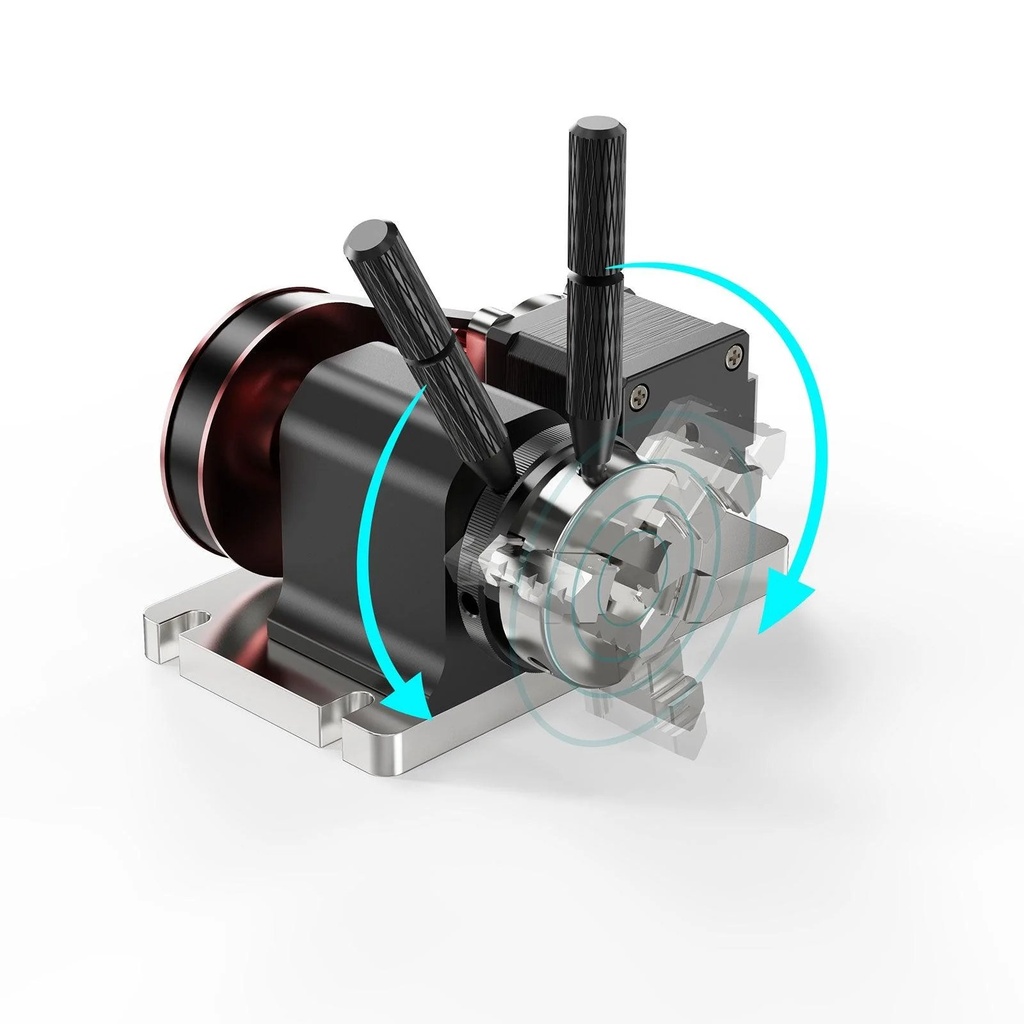

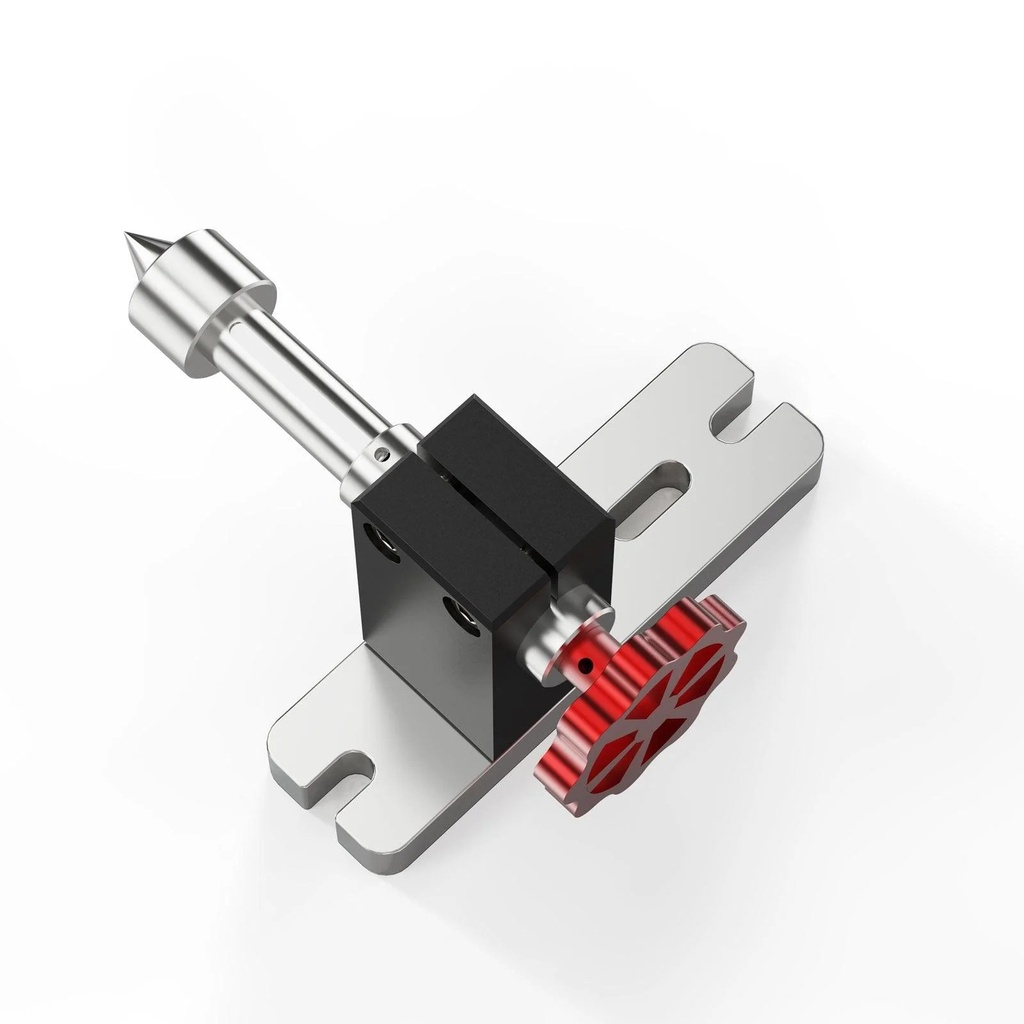

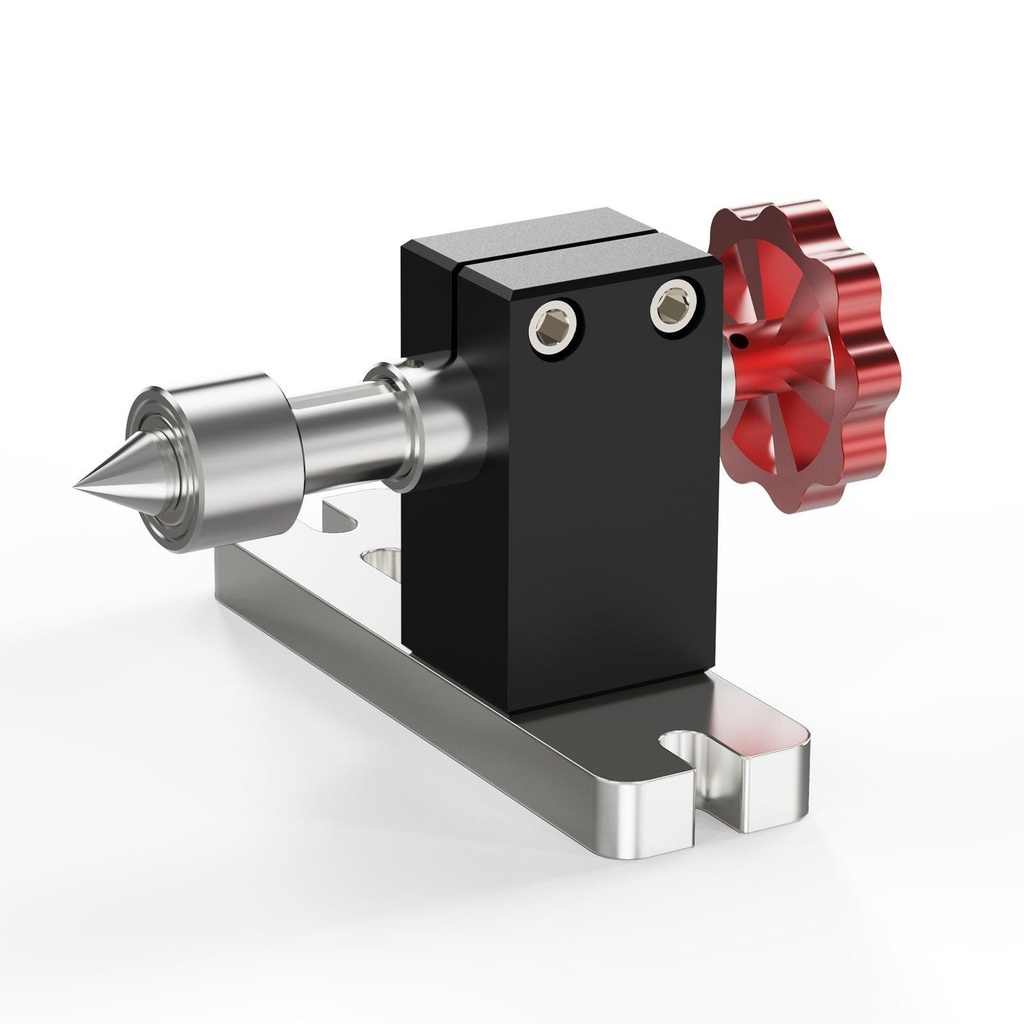

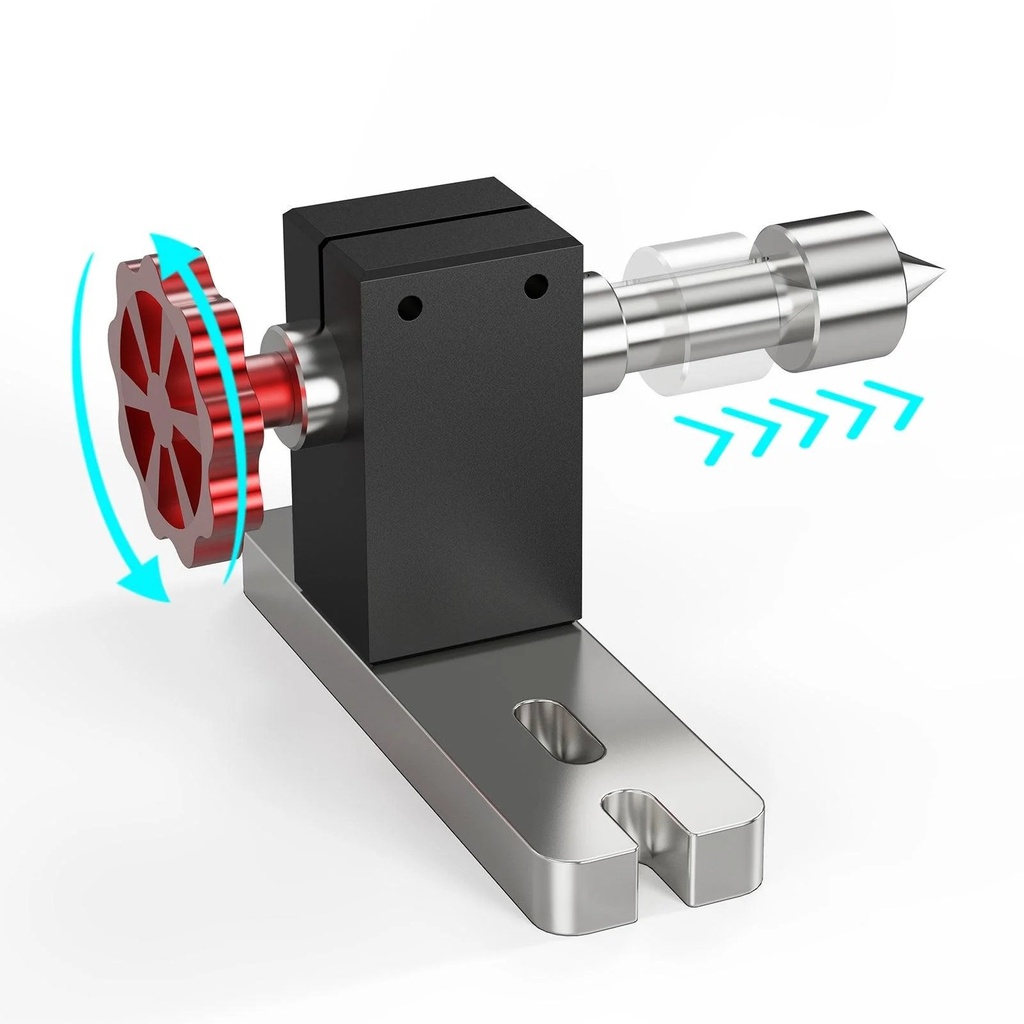

Abrí las tres mordazas al diámetro de tu pieza y cerrá en cruz. Si la pieza es larga, apoyá el otro extremo en el contrapunto y apretá el volante rojo.
En tu software (Vectric, Easel, Candle…) trabajá el dibujo desenrollado: el ancho del diseño es la circunferencia de la pieza, no su diámetro.
Hacé el cero en el punto más alto de la pieza. Por la reducción 4:1 el giro es lento y con fuerza: empezá con pasadas suaves y probá en un recorte.
Para que no te lleves sorpresas.
TwoTrees mantiene una wiki pública con el armado paso a paso, la calibración, el esquema de la placa, el diagnóstico de fallos y los parámetros de trabajo por material de las máquinas con las que funciona este accesorio. Está en inglés; si necesitás ayuda para seguirla, escribinos.
Te confirmamos disponibilidad, garantía y entrega por WhatsApp el mismo día.
